การเขียนผังงาน (Flowchart)
ผังงาน (Flowchart) เป็นผังงานรูปภาพที่ใช้แสดงแนวคิด หรือขั้นตอนการทำงานของโปรแกรม และเป็นเครื่องมือที่ช่วยให้มองเห็นภาพรวมของโปรแกรมที่ทำให้เราเขียนโปรแกรมได้ง่ายยิ่งขึ้น เนื่องจากเราสามารถมองเห็นแนวคิด และทิศทางการทำงานของโปรแกรมนั้นเอง
หลักการเขียนผังงาน (Flowchart)
ในการเขียนผังงานหรือโฟลว์ชาร์ต ต้องรู้จักเลือกใช้รูปภาพหรือสัญลักษณ์ที่เหมาะสม รวมถึงอุปกรณ์ที่ช่วยในการเขียนผังงานที่เรียกว่า “ Flow Chart Template “ ซึ่งอุปกรณ์นี้จะช่วยให้การเขียนผังงานสะดวกและรวดเร็วยิ่งขึ้น
ในการเขียนผังงานนี้จะเขียนตามขั้นตอนและวิธีการประมวลผลที่ได้ทำการวิเคราะห์งานเอาไว้แล้ว ซึ่งต้องพิจารณาตามลำดับก่อนหลังของการทำงาน เพื่อจัดภาพของผังงานให้เป็นมาตรฐานง่ายต่อการเข้าใจ และช่วยให้การเขียนโปรแกรมจากผังงานมีประสิทธิภาพมากยิ่งขึ้น เพื่อให้การเขียนผังงานเป็นมาตรฐานเดียวกันจะใช้ลำดับในการเขียนผังงานดังนี้
1. การกำหนดค่าเริ่มต้น เป็นการกำหนดค่าเริ่มต้นให้กับตัวแปรต่างๆ ที่จำเป็นบางตัว ได้แก่ ตัวแปรที่ใช้เป็นตัวนับ หรือตัวแปรที่เป็นตัวคำนวณผลรวมต่างๆ
2. การรับข้อมูลเข้า เป็นการรับข้อมูลนำเข้ามาจากแหล่งข้อมูลต่างๆ เพื่อใช้เป็นส่วนหนึ่งของการประมวลผล แล้วนำค่ามาเก็บไว้ในตัวแปรใด ๆ ที่กำหนดเอาไว้
3. การประมวลผล เป็นการประมวลผลตามที่ได้มีการกำหนด หรือเป็นการคำนวณต่างๆ ซึ่งจะต้องทำทีละลำดับขั้นตอนและแยกรูปแต่ละรูปออกจากกันให้ชัดเจนด้วย
4. การแสดงผลลัพธ์ เป็นการแสดงข้อมูลที่ได้จากการคำนวณหรือผลลัพธ์ที่ต้องการหรือค่าจากตัวแปรต่างๆ ซึ่งการแสดงผลลัพธ์นี้มักจะกระทำหลังจากการประมวลผล
หรือหลังจากการรับข้อมูลเข้ามาแล้ว
ผังงาน (Flowchart) เป็นผังงานที่ใช้แสดงแนวความคิด หรือขั้นตอนการทำงานของโปรแกรม โดยใช้สัญลักษณ์แทนคำอธิบาย ไม่ว่าจะเป็นการใช้กรอบสี่เหลี่ยมเป็นสัญลักษณ์แทนการประมวลผล หรือจะเป็นการใช้ลูกศรแทนทิศทางการทำงานของโปรแกรม ซึ่งเราสามารถสรุปสัญลักษณ์การทำงานที่ควรทราบได้ ดังนี้
ข้อสังเกตในการเขียนโฟลว์ชาร์ต
1. โฟลว์ชาร์ตใด ๆ จะมีจุดเริ่มต้นและจุดสิ้นสุดเพียงอย่างละแห่งเดียวเท่านั้น
2. ทุกสัญลักษณ์ที่ใช้แทนขั้นตอนการทำงาน จะต้องมีทิศทางเข้าเพียง 1 แห่งและทิศทางออกเพียง 1 แห่งเท่านั้น ยกเว้นสัญลักษณ์ของจุดเริ่มเริ่มต้น จุดสิ้นสุด จุดต่อ
และ การตัดสินใจ
3. ทิศทางของลำดับขั้นตอนการทำงานในโฟลว์ชาร์ตนิยมเขียนจากซ้ายไปขวาหรือจากบนลงล่าง
4. หลีกเลี่ยงการขีดเส้นโยงไปโยงมาในลักษณะที่ตัดกัน ถ้าจำเป็นต้องโยงเส้นดังกล่าวถึงกันควรใช้เครื่องหมายต่อจุดเพื่อเชื่อมความสัมพันธ์แทน
5. สัญลักษณ์ต่าง ๆ นั้นจะเปลี่ยนรูปเป็นอย่างอื่นไม่ได้ ต้องเป็นไปตามมาตรฐานที่กำหนดไว้แล้วเท่านั้น
6. ควรมีเครื่องหมายลูกศรกำกับทิศทางทางไหลให้กับแต่ละสัญลักษณ์ ด้วย
7. คำอธิบายการทำงานควรเขียนให้สั้นเข้าใจง่ายและเขียนในสัญลักษณ์ของโฟลว์ชาร์ต ทั้งหมดหากมีคำอธิบายเพิ่มเติมให้เขียนไว้บนสัญลักษณ์ด้านขวา
8. ในการเขียนโฟลว์ชาร์ตควรเขียนให้เป็นระเบียบ เรียบร้อย และสะอาด
การเขียนผังงาน(Flowchart) มีหลักการง่ายๆที่ควรคำนึงดังนี้ คือ
1. ผังงาน (Flowchart) จะต้องมีจุดเริ่มต้นและจุดสิ้นสุดเสมอ
2. เลือกใช้สัญลักษณ์เพื่อสื่อความหมายให้ถูกต้อง
3. ใช้ลูกศรเป็นตัวกำหนดทิศทางการทำงานของโปรแกรมจากบนลงล่าง จากซ้ายไปขวาโดย
เรียงตามลำดับ
เรียงตามลำดับ
4. รูปสัญลักษณ์ทุกตัวต้องมีลูกศรเข้าและออก ยกเว้นจุดเริ่มต้นจะมีเฉพาะออก จุดสิ้นสุด
จะมีเฉพาะเข้าเท่านั้น
จะมีเฉพาะเข้าเท่านั้น
5. ลูกศรทุกตัวจะชี้ออกจากรูปสัญลักษณ์ตัวหนึ่งไปยังรูปสัญลักษณ์อีกตัวหนึ่งเสมอ
6. คำอธิบายภายในรูปสัญลักษณ์ ควรสั้นๆเข้าใจง่าย
7. ไม่ความใช้ลูกศรชี้ไปไกลมากเกินไป หากจำเป็นให้ใช้จุดเชื่อมแทน

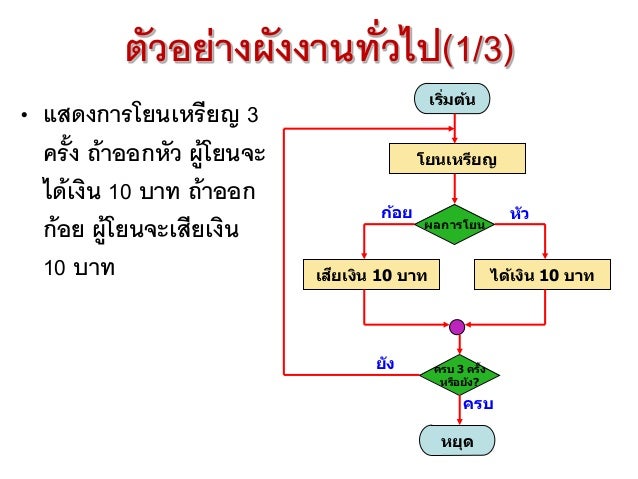

ตัวอย่างการเขียนผังงาน (Flowchart) :
